IS200TBAIH1CED GE Mark V Analog G/Ç Terminal Kartı

IS200TBAIH1CED GE Mark V Analog G/Ç Terminal Kartı

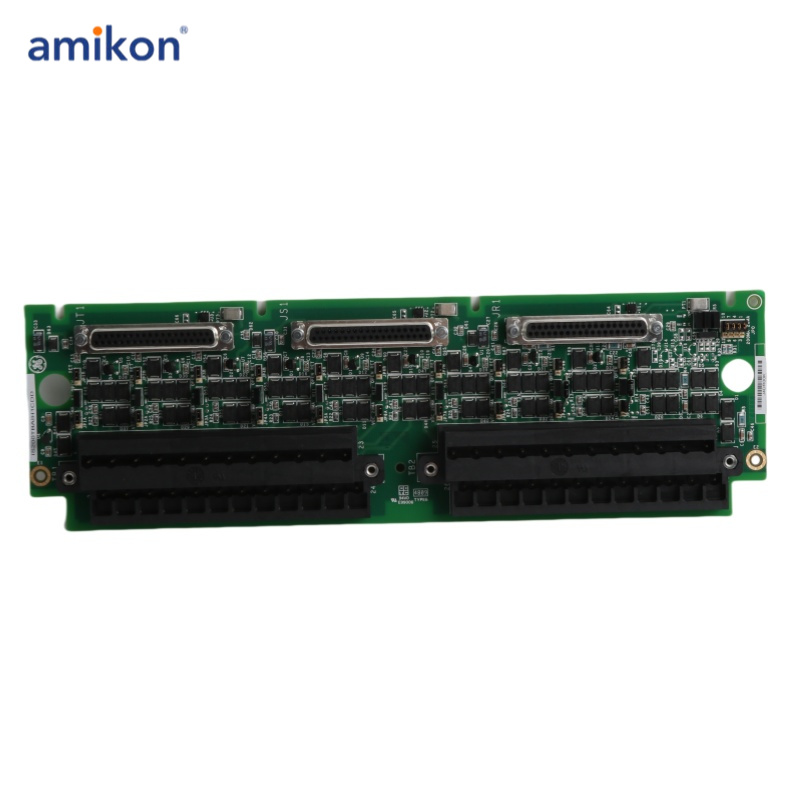

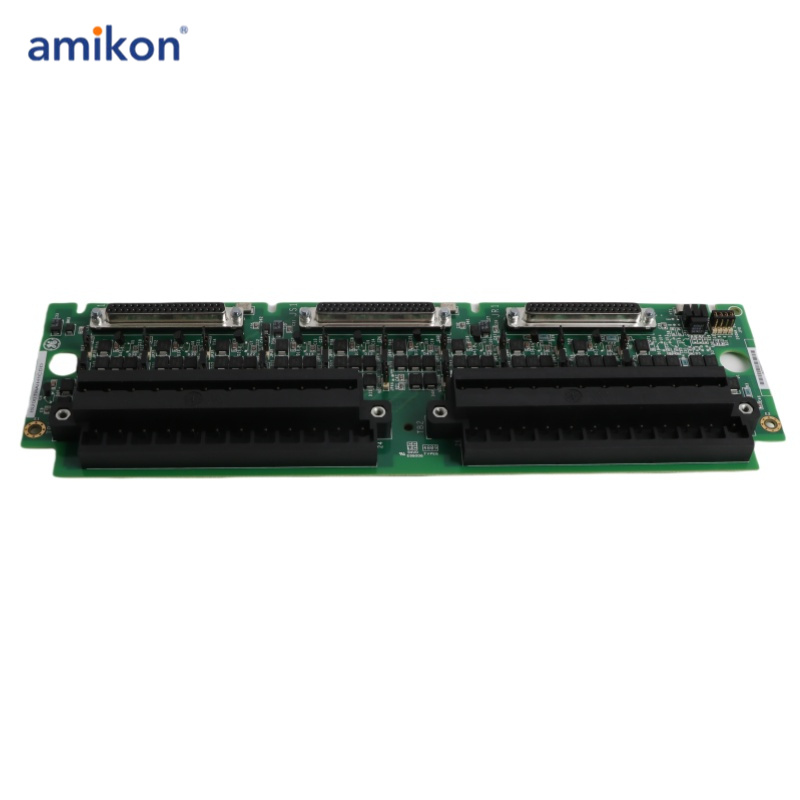

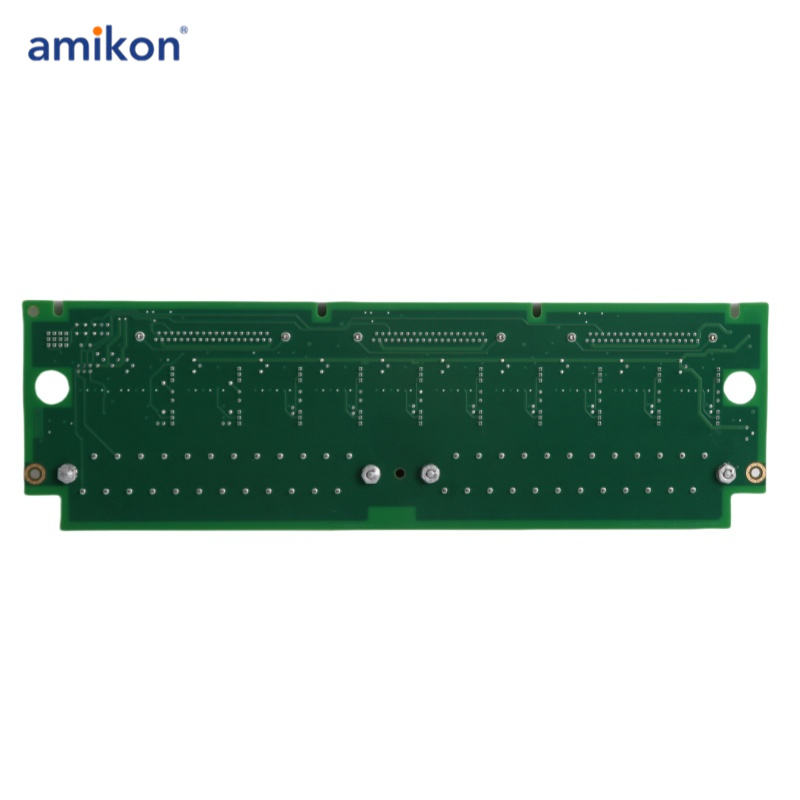

IS200TBAIH1CED, GE tarafından geliştirilen bir Analog I/O Terminal Kartıdır. Mark VIe kontrol sisteminin bir parçasıdır. Analog Giriş/Çıkış (TBAI) terminal kartı, analog sinyallerin işlenmesi için çok yönlü işlevsellik ve sağlam yetenekler sunan, kontrol sistemleri içindeki bir bileşendir. 10 kanala kadar destekleyen analog girişlerin entegrasyonunu kolaylaştırır. Bu girişler, iki telli, üç telli, dört telli veya harici olarak çalıştırılan dönüştürücüler dahil olmak üzere çeşitli tipteki vericileri barındıracak şekilde tasarlanmıştır. Bu esneklik, farklı türdeki sensörler ve ölçüm cihazlarıyla kusursuz entegrasyona olanak tanır.

Özellikler:
-Analog Çıkış Yetenekleri: Analog girişlere ek olarak, 0-20 mA veya 0-200 mA akım sinyallerinin çıkışı için yapılandırılabilen iki çıkış kanalı sağlar. Bu çok yönlülük, belirli sistem gereksinimlerini karşılamak için çıkış sinyallerinin hassas kontrolünü ve modülasyonunu mümkün kılar.
-Gürültü Bastırma Devresi: Sinyal bütünlüğünü ve güvenilirliğini sağlamak için hem giriş hem de çıkış kanalları gürültü bastırma devresiyle donatılmıştır. Bu özellik, aşırı gerilime ve yüksek frekanslı gürültüye karşı koruma sağlayarak zorlu çalışma ortamlarında bile sinyal kalitesini ve kararlılığını korur.
-Bağlantı Seçenekleri: VAIC'lere bağlantı için özel olarak tasarlanmış üç DC-37 pinli konnektörle tasarlanmıştır. Simpleks uygulamalar için tek bir konnektör (JR1) kullanılırken, TMR (Üçlü Modüler Yedekli) uygulamalar üç konnektörün tümünden yararlanır. Bu kurulum, TBAI ile VAIC'ler arasında kusursuz entegrasyon ve iletişime olanak tanıyarak optimum performans ve güvenilirliği garanti eder.
-TMR Uygulamalarında Çalışma: TMR konfigürasyonlarında giriş sinyalleri, R, S ve T kontrollerine ayrılmış üç konektöre dağıtılır. Kart, bağlı üç sürücüden gelen akım çıkışını akıllı bir şekilde birleştirir ve bir ölçüm şöntü kullanarak toplam akımı belirler. Bu toplam akım sinyali daha sonra komut verilen ayar noktasına göre düzenleme için VAIC'lere sunulur ve yedekli sistem mimarilerinde hassas kontrol ve senkronizasyon sağlanır.
