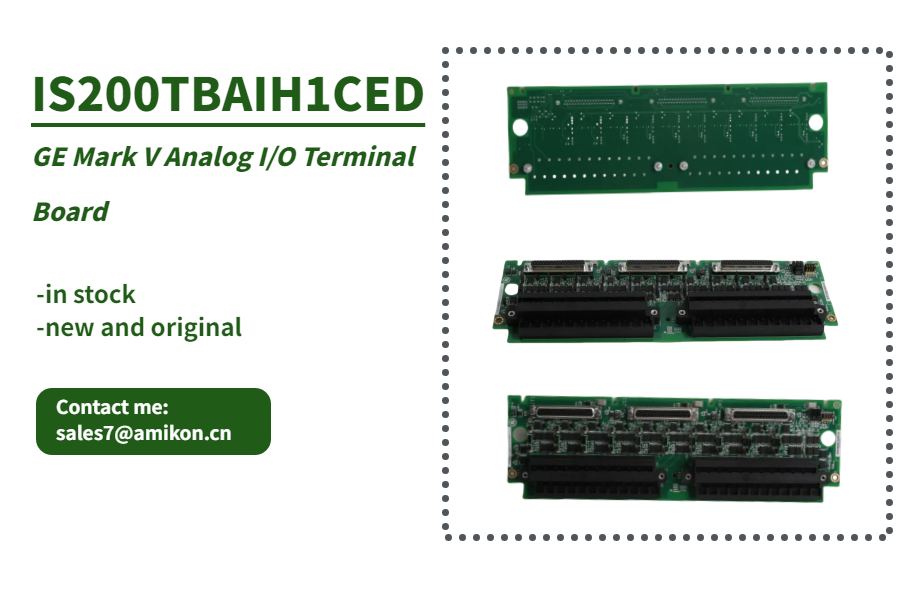

IS200TBAIH1CED - Analog G/Ç Terminal Kartı

IS200TBAIH1CED Analog G/Ç Terminal Kartını Anlama
IS200TBAIH1CED, General Electric (GE) tarafından geliştirilen bir Analog I/O Terminal Kartıdır ve Mark VIe kontrol sisteminin hayati bir bileşenidir. Analog sinyalleri verimli bir şekilde işlemek üzere tasarlanan bu ürün, çok yönlü işlevselliği ve sağlam performansı destekleyerek onu modern endüstriyel kontrol sistemlerinin önemli bir parçası haline getirir.

IS200TBAIH1CED
'in Temel Özellikleri Analog Çıkış Yetenekleri
IS200TBAIH1CED terminal kartı, 0-20 mA veya 0-200 mA akım sinyallerinin çıkışı için yapılandırılabilen iki analog çıkış kanalını destekler. Bu esneklik, çıkış sinyallerinin hassas kontrolüne olanak tanıyarak terminal panosunun çeşitli sistem gereksinimlerini karşılamasını sağlar. Bu yetenekler, çok çeşitli sensörler ve ölçüm cihazlarıyla verimli entegrasyon sağlar.

Gürültü Bastırma Devresi
Sinyal bütünlüğünü ve güvenilirliğini sağlamak için terminal kartı, hem giriş hem de çıkış kanalları için gürültü bastırma devresi ile donatılmıştır. Bu özellik, dalgalanmalara ve yüksek frekanslı gürültüye karşı koruma sağlayarak zorlu çalışma ortamlarında bile sinyal kalitesi ve stabilite sağlar.

Bağlantı Seçenekleri
IS200TBAIH1CED, Gerilim Analog Giriş/Çıkış Kartlarına (VAIC'ler) bağlantıyı kolaylaştıran üç DC-37 pinli konnektör içerir. Simpleks uygulamalar için tek bir konnektör (JR1) kullanılırken, Üçlü Modüler Yedekli (TMR) uygulamalar için üç konnektörün tümü kullanılır. Bu kurulum, VAIC'lerle kusursuz entegrasyon ve iletişim sağlayarak sistem güvenilirliğini artırır.

TMR Uygulamalarında Çalıştırma
IS200TBAIH1CED terminal kartı, TMR yapılandırmalarında üstün performans gösterir:
Sinyal Dağıtımı: Giriş sinyalleri R, S ve T kontrollerine ayrılmış üç konektöre dağıtılır.
Akım Ölçümü: Kart, üç sürücüden gelen akım çıkışını birleştirir ve bir ölçüm şöntü kullanarak toplam akımı hesaplar.
Hassas Düzenleme: Bu toplam akım sinyali, komut verilen ayar noktasına dayalı olarak hassas düzenleme için VAIC'lere gönderilir ve yedekli sistem mimarilerinde doğru senkronizasyon sağlanır.

Gelişmiş Teşhis Özellikleri
Gerilim Düşüşü İzleme
Çıkış akımı seviyelerini izlemek için IS200TBAIH1CED terminal kartı devre boyunca voltaj düşüşünü ölçmek için bir seri direnç kullanır. Herhangi bir anormal akım seviyesi, VAIC'ler aracılığıyla teşhis alarmlarını veya hataları tetikleyerek gerçek zamanlı geri bildirim ve arıza tespiti sağlar.

Konnektör Kimlik Cihazı
Her kablo konnektörü, kartın seri numarası, tipi, revizyon numarası ve konnektör konumu (JR, JS, JT) gibi kritik bilgileri içeren bir kimlik cihazına sahiptir. VAIC'ler herhangi bir tutarsızlık veya uyumsuzluk tespit ederse donanım uyumsuzluğu hataları tetiklenerek doğru tanımlama ve uyumluluk sağlanır.

Arıza Tespit Mekanizmaları
Terminal kartının gelişmiş arıza tespit mekanizmaları gerçek zamanlı teşhis sağlar. Çıkış akımındaki anormallikler veya donanım uyumsuzluğu sorunları, teşhis alarmlarına veya hatalara neden olarak operatörlerin sorunları etkili bir şekilde tanımlamasına ve çözmesine olanak tanır.

Kontrol Sistemleriyle Entegrasyon
IS200TBAIH1CED terminal panosundan gelen teşhis verileri, daha geniş kontrol sistemine sorunsuz bir şekilde entegre edilmiştir. Bu entegrasyon, operatörlerin terminal panosunun durumunu izlemesine ve sorunları proaktif bir şekilde ele almasına olanak tanıyarak sistemin genel güvenilirliğini ve verimliliğini artırır.

Sonuç
GE'nin IS200TBAIH1CED Analog I/O Terminal Kartı, Mark VIe kontrol sisteminin oldukça çok yönlü ve güvenilir bir bileşenidir. Esnek analog çıkış yetenekleri, gürültü bastırma devresi ve sağlam tanılama gibi gelişmiş özellikleriyle bu terminal kartı, kusursuz entegrasyon, optimum performans ve gelişmiş sistem güvenilirliği sağlar. Operatörler bu yeteneklerden yararlanarak hassas kontrol elde edebilir, arıza süresini en aza indirebilir ve bakım çalışmalarını kolaylaştırabilir; bu da onu endüstriyel kontrol ortamlarında değerli bir varlık haline getirebilir.
