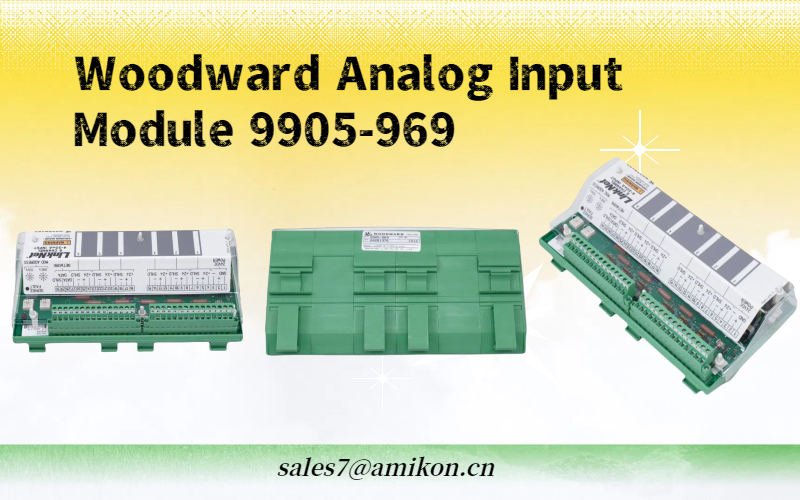

9905-969 - Linknet 6 Kanal Analog Giriş Modülü

November 15,2024

9905-969 - Linknet 6 Kanal Analog Giriş Modülü

Şartname	Ayrıntılar
Parça Numarası	9905-969
Üretici	Woodward
Boyutlar	14G x 11Y x 4D
Görüntü Türü	2 satır x 24 karakter
Doğruluk	25 °C'de %1
Güç Kaynağı Girişi	18 ila 32 V (dc)
Ağdan G/Ç Kanalına	277 V (ac)
Ağa Güç Kaynağı Girişi	277 V (ac)
G/Ç Kanalına Güç Kaynağı Girişi	500V
Nem Standartları	20 ve 55 °C, %95'te 48 saat
Giriş Gerilimi	1 A'da +24 Vdc
Tuş Takımı/Ekran	30 Çok Fonksiyonlu Tuş Takımı
Sıcaklık Aralığı	â40 ila +55 °C
Ağırlık	9,11 lb
Kullanılabilirlik	Stokta
Menşe Ülke	Amerika Birleşik Devletleri

Woodward'a Giriş 9905-969 Analog Giriş Modülü
Woodward 9905-969, dağıtılmış kontrol sistemlerinde çok önemli bir rol oynayan 6 kanallı bir analog giriş modülüdür. NetCon kontrol sistemi için özel olarak tasarlanan bu modül, kullanıcıların düşük maliyetli ve basit dağıtılmış I/O yeteneklerini yönetmesine yardımcı olur. 4-20mA gibi analog sinyalleri içeren uygulamalar için idealdir, bu da onu izleme ve kontrol görevleri için çok yönlü bir seçenek haline getirir.

LINKnet'in Rolü ve Ağ Mimarisi
Woodward 9905-969 modülünün merkezinde LINKnet dağıtılmış I/O ağı bulunur. Bu ağ, NetCon denetleyicisi ile G/Ç modülleri arasında kolay ve güvenilir iletişimi kolaylaştırmak için tasarlanmıştır. Ağ yapısı, her biri 60'a kadar I/O modülüne bağlanabilen dört adede kadar otonom trunk'ı destekler. Bu modüllerin her biri, tek bir çift bükümlü kablo aracılığıyla NetCon kontrol cihazıyla iletişim kurabilir ve kontrol sistemlerini genişletmek için verimli ve uygun maliyetli bir çözüm sunar.

Bu mimarinin göze çarpan özelliklerinden biri, her biri birden fazla kanalla donatılmış 240'a kadar I/O modülünü bağlama yeteneğidir. Bu ölçeklenebilirlik, ağın ihtiyaç duyuldukça büyüyebilmesini sağlayarak onu çeşitli endüstriyel uygulamalar için son derece esnek bir seçenek haline getirir.

Ağı Yapılandırma: 9905-969 Modülü
Nasıl Kurulur ve Kullanılır? 9905-969 modülünü yapılandırmak basittir. Ağ adresini yapılandırmak için LINKnet modülü üzerindeki döner anahtarları kullanarak sisteme hızlı ve kolay entegrasyon sağlar. Bu anahtarlar, modülün NetCon kontrol cihazıyla doğru adreste iletişim kurmasını sağlayarak sorunsuz ve hatasız çalışmayı kolaylaştırdığı için çok önemlidir.

Kurulum süreci, MOE kodlayıcıda modül için tanımlanan ağ adresinin, döner anahtarlar tarafından ayarlanan adresle eşleştiğinden emin olmayı içerir. Bu uyumluluk, ağ içindeki tüm düğümlerin aynı hızda çalışmasını ve herhangi bir kesinti veya gecikme olmadan iletişim kurabilmesini sağlar.

9905-969 Analog Giriş Modülünün Donanım Özellikleri
Woodward 9905-969 modülü, güvenilirlik ve verimlilik için tasarlanmış sağlam bir donanım kurulumuna sahiptir. Her ağ, termokupl, RTD, ayrık ve 4-20mA modülleri dahil olmak üzere çeşitli G/Ç modüllerini destekleyen tek bir NetCon denetleyici modülü tarafından çalıştırılır. Analog giriş modülünün kendisi, aynı anda birden fazla sinyali yönetmesine olanak tanıyan altı kanal sunar.

Ek olarak, aynı ağda sekiz kanallı röle çıkış modülleri ve 16 kanallı ayrı giriş modülleri gibi diğer G/Ç modülleri türleri de mevcuttur. Bu geniş modül yelpazesi sistemin esnekliğini artırarak onu çeşitli endüstriyel uygulamalara uygun hale getirir.

Montaj ve Kurulum: Endüstriyel Ortamlar için Kolay Kurulum
9905-969 modülü pratiklik göz önünde bulundurularak tasarlanmıştır. Plastik bir Phoenix alan sonlandırma modülü paketinde yer alır ve bu da onu DIN rayı montajına uygun hale getirir. Bu özellik, kurulum gerekli sıcaklık ve titreşim standartlarını karşıladığı sürece, kontrol kabinleri içine veya türbine yakın diğer alanlara kolay kurulum sağlar.

Kompakt ve dayanıklı tasarımı, modülün zorlu endüstriyel ortamlarda bile verimli bir şekilde çalışabilmesini sağlar ve bu da onu dağıtılmış kontrol sistemlerinde uzun süreli kullanım için güvenilir bir bileşen haline getirir.

Sonuç
Woodward 9905-969 analog giriş modülü, dağıtılmış I/O yetenekleri gerektiren endüstriyel kontrol sistemleri için önemli bir bileşendir. LINKnet ağına kolay entegrasyonu, verimli konfigürasyonu ve esnek donanım seçenekleriyle, çeşitli endüstriyel ortamlarda analog giriş sinyallerini yönetmek için güvenilir ve ölçeklenebilir bir çözüm sunar. İster mevcut bir kontrol sistemini genişletiyor olun ister yeni bir tane kuruyor olun, 9905-969 modülü modern otomasyon sistemlerinin taleplerini karşılayan güçlü ve uygun maliyetli bir çözüm sunar.
